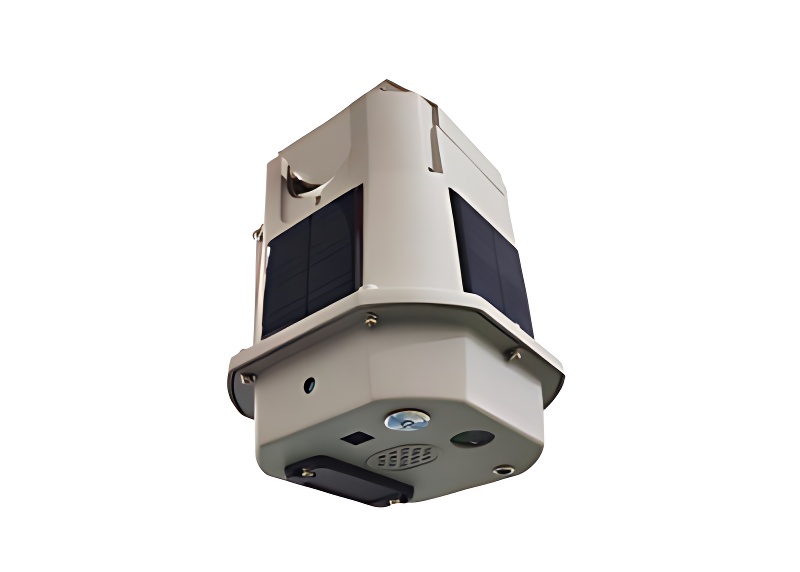

配電一體化圖像監控裝置
產品名稱：配電一體化圖像監控裝置
產品型號：TLKS-PMG-PV550
產品類別：輸電線路在線監測系列
一，工作原理
配電一體化圖像監控裝置通過電磁感應CT提供穩定的電源，安裝于配網線路合適位置，對現場進行實時圖像監拍，將圖像經過鄰域均值濾波降噪，自適應閾值的圖像分割，基于LoG算子的輸電線邊緣輪廓檢測，對有無外破入侵邊界輪廓坐標的差異化提取等流程完成目標檢測，并將數據數字化壓縮后，通過GPRS/GSM通信網絡傳輸至監控中心。
二，產品功能
◆供電靈活，交流采用CT取電+蓄電池供電，直流采用太陽能板+蓄電池供電，適應各種天氣和線路條件；
◆高度集成化，采用前后下三個1600萬像素高清相機對現場環境監拍，采用AI識別和超聲波檢測雙重手段實現線路入侵偵測，可識別施工機械、大型車輛及易懸浮物、煙霧和鳥類等高風險隱患。觸發預警后，通過抓拍上傳通知平臺，通過聲光報警和喊話對現場侵入進行驅離。同時還具備環境溫度、濕度、氣壓參數監測功能；
◆具備遠程指令功能設置，修改采集頻率、采集時間間隔、時間查詢/設置、數據請求、復位等；
◆具備遠程監控功能，運維人員可以在遠程監控中心對線路環境進行實時瀏覽和判斷，提高監測效率；
◆內置4G模塊，具備全網通功能，可將監測數據實時無線同步至后臺監測中心；
◆支持定制文字語言喊話；
◆預設Lora模塊，可擴展多種傳感器接入；
◆具備對裝置自身工作狀態包括采集、存儲、處理、通信等的管理與自檢測功能，當判斷裝置出現運行故障時，能啟動相應措施恢復裝置的正常運行狀態；
◆具備身份認證、遠程更新程序的功能，具備完善的更新機制與方式；
◆安裝方便，可非接觸式直接安裝在線路導線上，支持帶電安裝。
三，技術參數
型號
|
TLKS-PMG-PV500
|
|
技術指標
|
高清相機:像素≥1600W，數量三個（前后下）
|
告警指示燈:支持
|
拍照周期:可設置最快1張/5分鐘
|
支持自定義喊話:麥克風模塊
|
圖片通訊協議:默認國網I1
|
超聲波模塊:支持外破識別
|
通訊方式：4G全網通
|
供電方式：交流感應取能技術，直流太陽能
|
報警方式：圖片上傳、聲光報警、現場喊話
|
線路適應范圍：10kV~35kV
|
三要素微氣象模塊：溫度、濕度、氣壓數據測量
|
交流電流范圍：10～400A（若為直流線路忽略該項參數）
|
無線通訊：支持Lora通訊
|
待機時間：5天
|
定位功能：支持北斗定位
|
工作環境：-20℃~+60℃，1%~100%RH
|
尺寸：外徑：142mm，長度：205mm
|
重量：2.4Kg
|
